Producent: Kramp (przejdź do produktów)

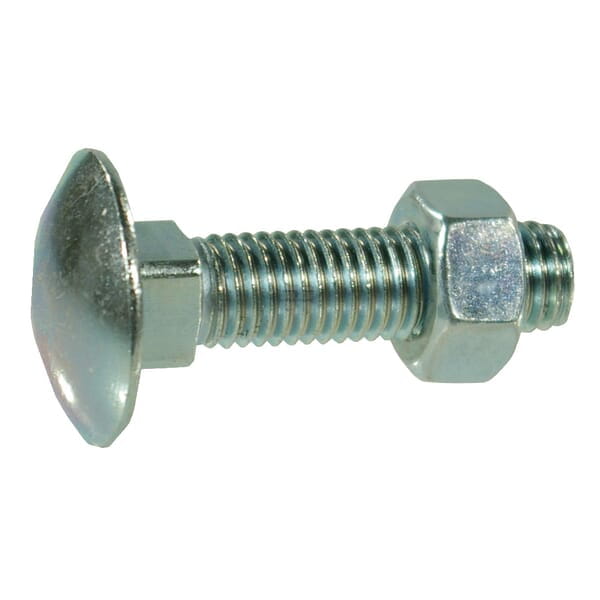

Śruba zamkowa DIN603 M8x20 mm z nakrętką ocynk kl. 4.6 Kramp 603820 Amazone

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 6,73 zł
Dostępność:
Zapytaj o dostępność
Niedostępny
Zapytaj o produkt

Opis

Śruba zamkowa DIN603 M8x20 mm z nakrętką ocynk kl. 4.6 Kramp 603820 Amazone

    • Numer części: 603820
    • EAN: 8716106620135
    • Jednostka: Sztuka
    • 50
    • Opis produktu: Śruba zamkowa z łbem płaskim okrągłym i kwadratowym podsadzeniem. Śruby zamkowe klasy 4.6 są dostarczane standardowo z nakrętką w komplecie.
    • dŚrednica gwintu: M8
    • Skok gwintu: 1.25 mm
    • lDługość: 20 mm
    • bDługość gwintu: 14,4 mm
    • Kształt łba: Grzybkowy
    • Typ gwintu: Metryczny
    • kWysokość łba: 4,88 mm
    • DŚrednica zewnętrzna łba: 20,65 mm
    • Gatunek materiału: 4.6 (steel)
    • Obróbka powierzchni: Ocynk
    • Materiał: Stal
    • Norma DIN: 603
    • Waga 100 szt.: 1,4 kg
    • Cena za 1 szt. Ilość w opakowaniu:50 szt.
    • Typ: zamkowa
