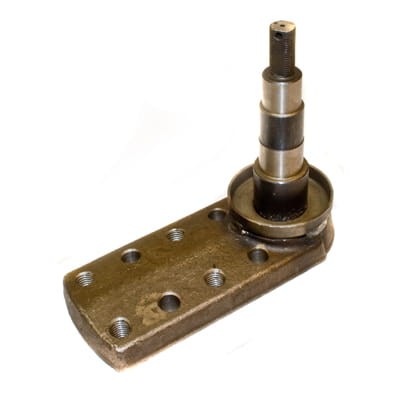

Czop Zwrotnicy T-25 (Hq) A25.31.024-03

Czop Zwrotnicy T-25 (Hq) A25.31.024-03

Opis produktu oraz dane techniczne:

• Numer katalogowy: A253102403 Numer handlowy: CZOPT2532 T-25
• T25
• T 25
• długość/szerokość/wysokość (mm, ) - 199/86/171
• max wysokość podstawy przy otworach (mm, ) - 24.1
• 8otworów montażowych M12
• głębokość gwintu (mm, ) - 22
• rozstaw (mm, ) - 35
• średnica gwintu na wałku (mm, ) - M16
• długość gwintu (mm, ) - 30
• długość/średnica stopni wałka (mm, ): I - 23.2/25.1
• II - 25.6/28.7
• III - 23.2/30.1
• IV - 35.3/38
• średnica zewn/wewn ""talerzyka"" (mm, ) - 74/70
• średnica otworu zabezpieczającego (mm, ) - 4.5.

•
